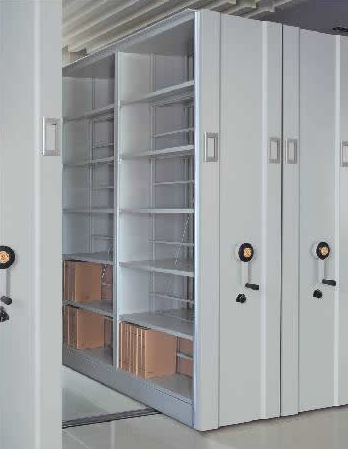

密集柜的框架結構

密集柜主要的構成有：由軌道、底座、立柱(板式)、擱板、掛板、側靠板、背靠板、頂板、防塵板、護板、門板、傳動機構、防傾倒、防震、防塵、防鼠、制動、緩沖、目錄卡以及傳動裝置、密封裝置組，而他們各自也有不同的構成。
　　(1)軌道主要包括地軌和導軌兩部分。
　　(2)架體包括立柱、掛板、擱板、分隔棒、防塵板。
　　立柱：支撐起整個架體的豎立的柱子;
　　掛板：放在擱板與擱板之間，起支撐固定作用;
　　擱板：用于存放檔案資料的平面板;
　　分隔棒：用于分隔雙面的存放資料，放置在中間，防止混亂;
　　防塵板：放在架體的頂部，主要用來防塵。
　　(3)傳動裝置包括：鏈條、齒輪、手盤、軸承、滾輪、鎖定。
　　主軸和軸承的直徑都是為φ20mm，45#鋼(符合GB/T699要求)帶座外球面軸承，短軸管套連接傳動，具有可靠的中心直線度，架體移動平穩、輕便、自然。
　　(4)底盤：主要用于支撐架體的底座。
　　(5)密封裝置：防止密集柜合架時因為撞擊產生損傷，同時還可以降低架體開合時撞擊所產生的噪音，起到防撞、防塵、防潮、防噪音、防鼠的作用;
　　(6)面板：包括內側板、外側板、和門板
　　(7)頂板：密集柜架體的頂部，每倉柜頂部配加防塵裝置可防止灰塵落入柜內
　　柜頂及底框的防倒裝置:每組活動單面柜頂都配置防倒裝置。
　　(8)目錄卡：設在柜體的側板上，用于放置檔案分類信息卡片;
　　(9)防倒裝置：安置在導軌上面，用來穩固密集柜，防止密集柜傾倒。
